Цанга ER-P (концентричность 0.005мм)
|
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
ER11P |
18 |
11.5 |
3.175/4/5/6 |
2 |
ER16P |
27.5 |
17 |
3.175/4/5/6/8/10 |
3 |
ER20P |
31.5 |
21 |
3.175/4/5/6/8/10/12 |
4 |
ER25P |
34 |
26 |
3.175/4/5/6/8/10/12/16 |
5 |
ER32P |
40 |
33 |
3.175/4/5/6/8/10/12/16 |
Инструкция по использованию цанг
|
Цанга ER-A (концентричность 0.008мм)
|
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
ER11A |
18 |
11.5 |
2/3/3.175/4/5/6/6.35 |
2 |
ER11A |
16 |
11.5 |
8* |
3 |
ER16A |
27.5 |
17 |
2/3/3.175/4/5/6/8/10 |
4 |
ER16A |
24 |
17 |
12* |
5 |
ER20A |
31.5 |
21 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7 |
6 |
ER25A |
34 |
26 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7/16 |
7 |
ER32A |
40 |
33 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7/16 |
Инструкция по использованию цанг
* - Данный размер цанги не является стандартным. При большом посадочном диаметре для установки инструмента цанга имеет более короткую длину. Поэтому крайне не рекомендуется использовать данную цангу при высоких нагрузках, при использовании длинного инструмента и инструмента с рабочим диаметром больше чем диаметр хвостовика
|
Цанга ER-B (концентричность 0.015мм)
Цанга ER-B - относится к бюджетной серии цанг |
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
ER11B |
18 |
11.5 |
2/3/3.175/4/5/6/6.35 |
2 |
ER11B |
16 |
11.5 |
8* |
3 |
ER16B |
27.5 |
17 |
2/3/3.175/4/5/6/8/10 |
4 |
ER16B |
24 |
17 |
12* |
5 |
ER20B |
31.5 |
21 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7 |
6 |
ER20B |
26 |
21 |
14* |
7 |
ER25B |
34 |
26 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7/16 |
8 |
ER32B |
40 |
33 |
2/3/3.175/4/5/6/6.35/8/10/12/12.7/16 |
Инструкция по использованию цанг
* - Данный размер цанги не является стандартным. При большом посадочном диаметре для установки инструмента цанга имеет более короткую длину. Поэтому крайне не рекомендуется использовать данную цангу при высоких нагрузках, при использовании длинного инструмента и инструмента с рабочим диаметром больше чем диаметр хвостовика
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
EM11 |
18 |
12 |
3.175 |
2 |
EM11 |
18 |
12 |
4 |
3 |
EM11 |
18 |
12 |
6 |
4 |
EM11 |
16 |
12 |
8* |
|
Инструкция по использованию цанг
* - Данный размер цанги не является стандартным. При большом посадочном диаметре для установки инструмента цанга имеет более короткую длину. Поэтому крайне не рекомендуется использовать данную цангу при высоких нагрузках, при использовании длинного инструмента и инструмента с рабочим диаметром больше чем диаметр хвостовика
|

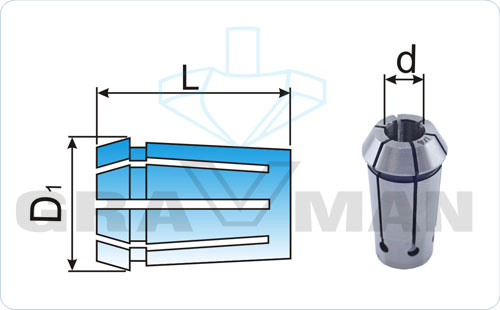

Цанга KRESS (неоригинальная)
(Для фрезеров KRESS-530FM, KRESS-800FME, KRESS-1050FME)
|
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
KRESS |
26 |
14.5 |
1 |
2 |
KRESS |
26 |
14.5 |
2 |
3 |
KRESS |
26 |
14.5 |
3 |
4 |
KRESS |
26 |
14.5 |
3.175 |
5 |
KRESS |
26 |
14.5 |
4 |
6 |
KRESS |
26 |
14.5 |
5 |
7 |
KRESS |
26 |
14.5 |
6 |
8 |
KRESS |
26 |
14.5 |
6.35 |
9 |
KRESS |
26 |
14.5 |
8 |
Инструкция по использованию цанг
|
Цанга Roland ZC-23 (неоригинальная)
(Для станков PNC-2300, EGX-300/350/400/600, MDX-40/40A, JWX-10/30, DWX-30)
|
№ |
Стандарт цанги |
L,
мм |
D1,
мм |
d,
мм |
1 |
Roland RL-3 (ZC-23-3) |
25 |
12 |
3 |
2 |
Roland RL-3.175 (ZC-23-3.175) |
25 |
12 |
3.175 |
3 |
Roland RL-4 (ZC-23-4) |
25 |
12 |
4 |
4 |
Roland RL-6 (ZC-23-6) |
25 |
12 |
6 |
|
|
|
