Оснастка для режущего плоттера:

- Нож

- Держатель ножа и стержняа

- Марзан








 СКАЧАТЬ ПРАЙС




Нож для режущего плоттера PCUT, ROLAND, GRAPHTEC, SUMMA, MIMAKI, DGI

   Флюгерный нож для плоттерной резки обладает двумя основными параметрами: угол заточки и офсет (расстояние от кончика ножа до его оси).
   Для резки твердых материалов, рекомендуется применять нож с большим значением офсета, для мягких материалов с меньшим значением (из-за прочностных характеристик ножа). На процесс резки значение офсета оказывает следующее влияние - чем меньше его значение, тем более четкие углы при порезке мелких символов.
   Угол заточки ножа, отсчитывается от плоскости реза (перпендикулярно к оси ножа) и зависит от толщины материала - чем толще обрабатываемый материал, тем больше угол заточки.

Артикул
Вид
Угол, град
Офсет, мм
Модель плоттера
1
45-050S
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
45
0.50
PCUT
SUMMA
MIMAKI
DGI
2
30-035P
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
30
0.35
PCUT
SUMMA
MIMAKI
DGI
3
45-035P
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
45
0.35
PCUT
SUMMA
MIMAKI
DGI
4
60-035P
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
60
0.35
PCUT
SUMMA
MIMAKI
DGI
5
60-075P
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
60
0.75
PCUT
SUMMA
MIMAKI
DGI
6
T60-075P
Нож для режущего плоттера PCUT, SUMMA, MIMAKI, DGI
60
0.75
PCUT
SUMMA
MIMAKI
DGI
7
30-025R
Нож для режущего плоттера Roland
30
0.25
Roland
GCC
LIYU
List
8
45-025R
Нож для режущего плоттера GCC
45
0.25
Roland
GCC
LIYU
List
9
60-025R
Нож для режущего плоттера LIYU
60
0.25
Roland
GCC
LIYU
List
10
60-075R
Нож для режущего плоттера List
60
0.75
Roland
GCC
LIYU
List
11
30-045G
Нож для режущего плоттера GRAPHTEC
30
0.45
GRAPHTEC
12
45-045G
Нож для режущего плоттера GRAPHTEC
45
0.45
GRAPHTEC
13
60-045G
Нож для режущего плоттера GRAPHTEC
60
0.45
GRAPHTEC
14
45-075G
Нож для режущего плоттера GRAPHTEC
45
0.75
GRAPHTEC
15
60-035G
Нож для режущего плоттера GRAPHTEC
60
0.35
GRAPHTEC
16
30-050I
Нож для режущего плоттера IOLINE
30
0.50
IOLINE
17
45-050I
Нож для режущего плоттера IOLINE
45
0.50
IOLINE

ОФОРМИТЬ ЗАКАЗ

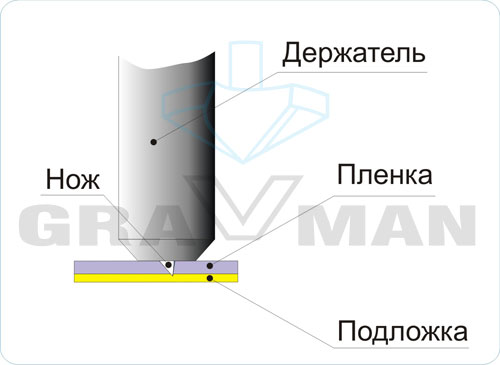

Настройка вылета ножа для режущего плоттера


   Немаловажную роль при резке пленки играет правильная настройка ножа в паре с держателем. Если вылет ножа, относительно держателя чрезмерный, то велика вероятность задира пленки в местах ее реза и при большом давлении возможно прорезание материала насквозь, вследствие чего происходит повреждение марзана (фторопластовой полоски). Чтобы избежать этих проблем, вылет ножа относительно держателя, необходимо настроить так, чтобы даже при максимальном давлении, не было возможности прорезать подложку насквозь (см. рисунок).

Настройка вылета ножа для режущего плоттера


 Рекомендации для настройки режущего плоттера в программе "ArtCut"
